因為失誤或者人為原因導致三相四線電能表子相電流接線接反,使電能表計量數據不準,那么如何去追補電量?其實B相接反和A相接反或者C相接反導致電能表計量結果是一樣的,那我接下來就以A相接線接反后來計算分析。

一、正常情況下三相電能表接線和電量統計

低壓三相四線表接線一般有兩種:直接接入式和經電流互感器接入式。

1.直接接入式

三相電能表一相接反怎么計算實際電量?-陜西茂禎電力工程有限公司

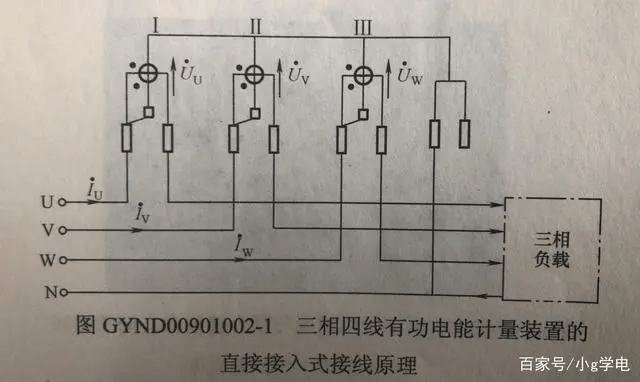

三相四線正確接線

上圖為直接接入式電能表的正確接線,1、3、5接線端是進線端,2、4、6接線端是出線端。

總功率等于每一相的功率和,通過公示可以表示P=Pu+Pv+Pw=3UIcos

2.經電流互感器接入

三相電能表一相接反怎么計算實際電量?-陜西茂禎電力工程有限公司

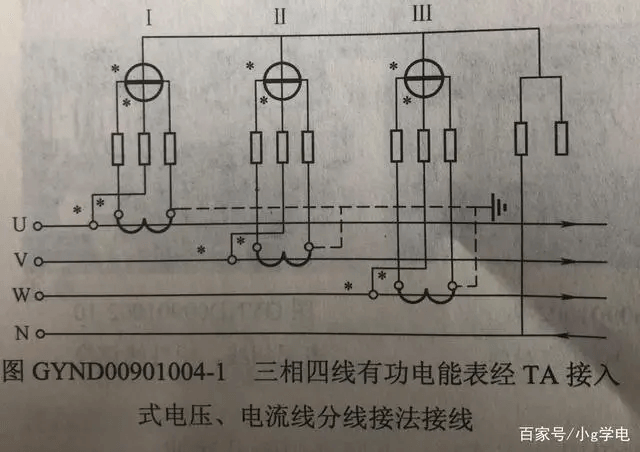

經電流互感器接線

經電流互感器接入的電能表的用戶的用電負荷電流不直接接入電表,而是通過電流互感器降低電流后接入,所以電能表顯示的電流是降流后的電流,在計算時需要乘以倍率。

對于接互感器的電能表如果接錯線,造成的損失是很大的,一般都是互感器極性接錯導致。

二、以直接接入式電能表一相接錯來分析計算

1.一相接錯的結果對于這兩種接線方式,只有一相接錯的話,計算其實是差不多的,現在以直接接入式的來舉例。

三相電能表一相接反怎么計算實際電量?-陜西茂禎電力工程有限公司

A相接反

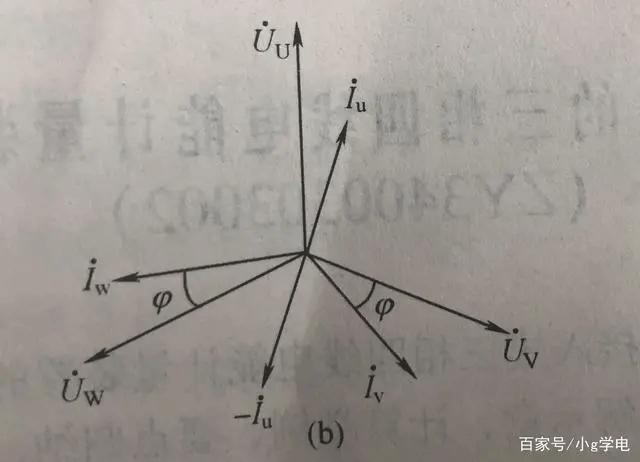

上圖是A相進出線接反,導致一相電流反向,那么它的相量圖就如下

三相電能表一相接反怎么計算實際電量?-陜西茂禎電力工程有限公司

相量圖

通過計算P=Pu+Pv+Pw=UIcos可以看出如果一相接反會(huì )導致電能表只計算出一相的數值,少計量?jì)上嗟碾娏俊?/p>

2.追補電量計算告訴你一個計算方法:

電能表顯示功率:P*=UIcos

負載的實際功率:P=3UIcos

更正系數:K=P/P*=3(K大于1要追電量,如果小于1要退電量)

更正率:=K-1=2追電量:抄見電量*2就是要追的電量,也就是2倍的抄見電量。

萬變不離其宗,按照這的方法,可以準確算出來追電量和退電量的情況。
