若電源足夠大,變壓器在合閘前后,二次電壓是如何變化的哪?答復是沒有發生多大變化,基本與二次額定值相同。其實,這也很好理解,若二次電壓降低很多,它所掛的負載還怎么正常工作呀!

變壓器合閘前后,二次電壓到底變化不?-陜西茂禎電力工程有限公司

在供配電系統當中,隨著負載電流的增大,二次電壓勢必是要降低的,試想,若負載電流足夠大,二次低壓也會(huì )趨向于0的,但這也違背了供配電設計的初衷,供配電系統當中,也不允許足夠大電流的存在。

所以,在變壓器二次側,才有了電壓變化率的概念。怎么說的哪?電壓變化率是指二次額定電壓與二次電壓的差,再與二次額定電壓的比值,即Δu=U2n-U2/U2n。

變壓器合閘前后,二次電壓到底變化不?-陜西茂禎電力工程有限公司

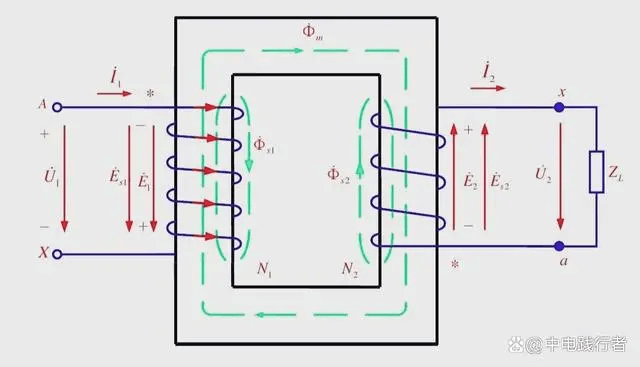

那么,這個二次電壓是如何變小的哪?二次負載電流增大,會(huì )引起系統損耗的增加,在系統內阻上的壓降就會(huì )增大,內阻壓降的增大,勢必會(huì )引起二次電壓值的變小,這是造成二次電壓降低的根本原因,而二次電流增大的本質是負載阻抗的降低,只有負載阻抗降低了,二次電流才會(huì )增大,二次電流的增大,引起了內阻壓降的增大。

變壓器合閘前后,二次電壓到底變化不?-陜西茂禎電力工程有限公司

那么,是不是所有二次電流增大都會(huì )引起二次電壓降低哪?當然不是,正常情況下,變壓器二次側掛的基本是感性或阻性負載,在這兩種負載類型下,二次電流增大,會(huì )引起二次電壓降低,但變壓器二次側若是接的是容性負載,結論就相反了,二次電壓非但不會(huì )降低,反而會(huì )增大。這是事實,只不過平時遇到的變壓器二次容性負載比較而已罷了。

變壓器合閘前后,二次電壓到底變化不?-陜西茂禎電力工程有限公司

在低壓系統中,多是采用并聯電容器集中補償的方式提高功率因數的,在手動投入電容的過程中,仔細觀察,會(huì )發現:隨著電容的投入,系統電壓是升高的。所以,電容補償柜,不但有補償電容,改善功率因數的作用,還可以提高變壓器的二次電壓。

本篇終,接著說變壓器二次電壓的變化情況。升高還是降低?它主要取決于二次負載類型??醋蛉樟粞?,不少朋友有不同聲音,在此表明一下自己的理解,不妥之處,還請批評指正,不勝感激!
